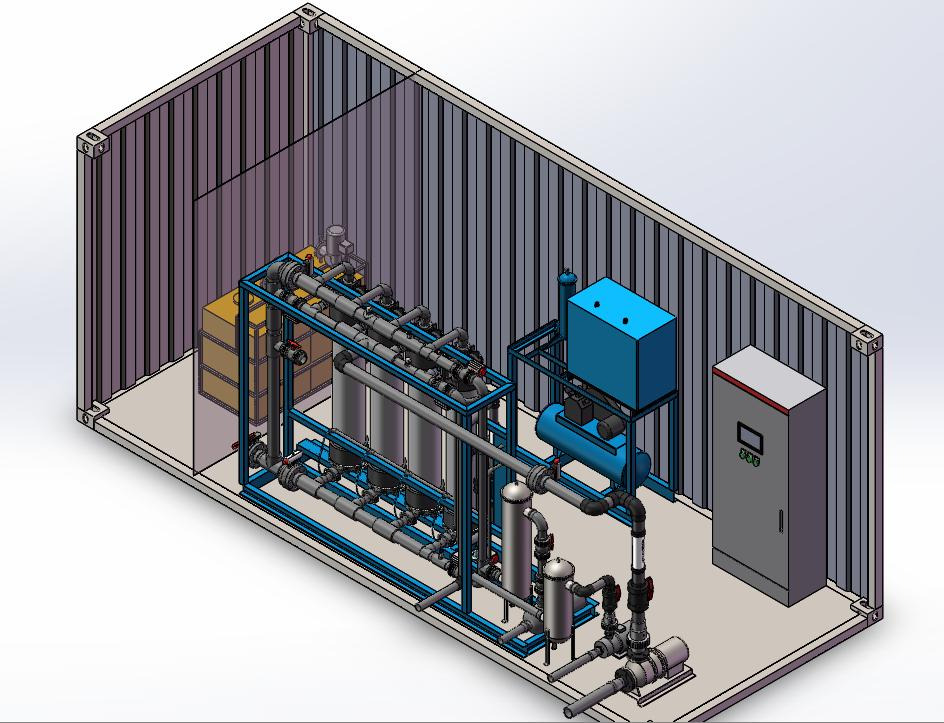

超濾集裝箱系統

膜系統（一體化系統）

邁博瑞（Membrane Solutions）提供超濾膜系統定制解決方案，包括超濾簾式膜集裝箱系統及超濾柱式組件集成系統。系統具有設計緊湊、占地小，儀表優配、管線設計及安裝簡潔、系統安裝結構可調、組件件可豎直或水平或組合安裝、PLC自控系統、操作簡便、節省人力成本等優點。4寸超濾系統可用在特種濃縮分離（如食品、醫藥）或小型純水設備前置過濾。8寸、9寸、10寸超濾系統適用于大型工業水處理（入飲用水、工業給排水處理、市政水處理、RO系統預處理、農改水）等。

產品系列

產品描述

超濾膜集裝系統是將由超濾膜加工而成的超濾膜組件按一定的形式（一般采用并聯）進行連接后再配備自動控制、水泵、監控儀表等，因此又名一體化超濾系統的水處理系統，常見于飲用水、市政廢水、海淡等水處理等行業中，用于去除硅、膠體、顆粒、藻類、菌類、腸形菌、病毒、熱原體、原生動物、油和脂、蛋白等。一套完整的超濾系統分別由:原水系統、超濾主機（膜過濾部分）、CEP&CIP清洗系統、加藥系統、氣掃系統和PLC系統共同組成。



邁博瑞（Membrane Solutions）提供超濾膜集裝系統定制解決方案，包括超濾簾式膜集裝箱系統及超濾柱式組件集成系統。系統具有設計緊湊、占地小，儀表優配、管線設計及安裝簡潔、系統安裝結構可調、組件件可豎直或水平或組合安裝、PLC自控系統、操作簡便、節省人力成本等優點。4寸超濾系統可用在特種濃縮分離（如食品、醫藥）或小型純水設備前置過濾。8寸、9寸、10寸超濾系統適用于大型工業水處理（入飲用水、工業給排水處理、市政水處理、RO系統預處理、農改水）等。

中文名稱

超濾膜系統

產品別名

一體化超濾系統、超濾集成系統

英文名稱

UF System

產品分類

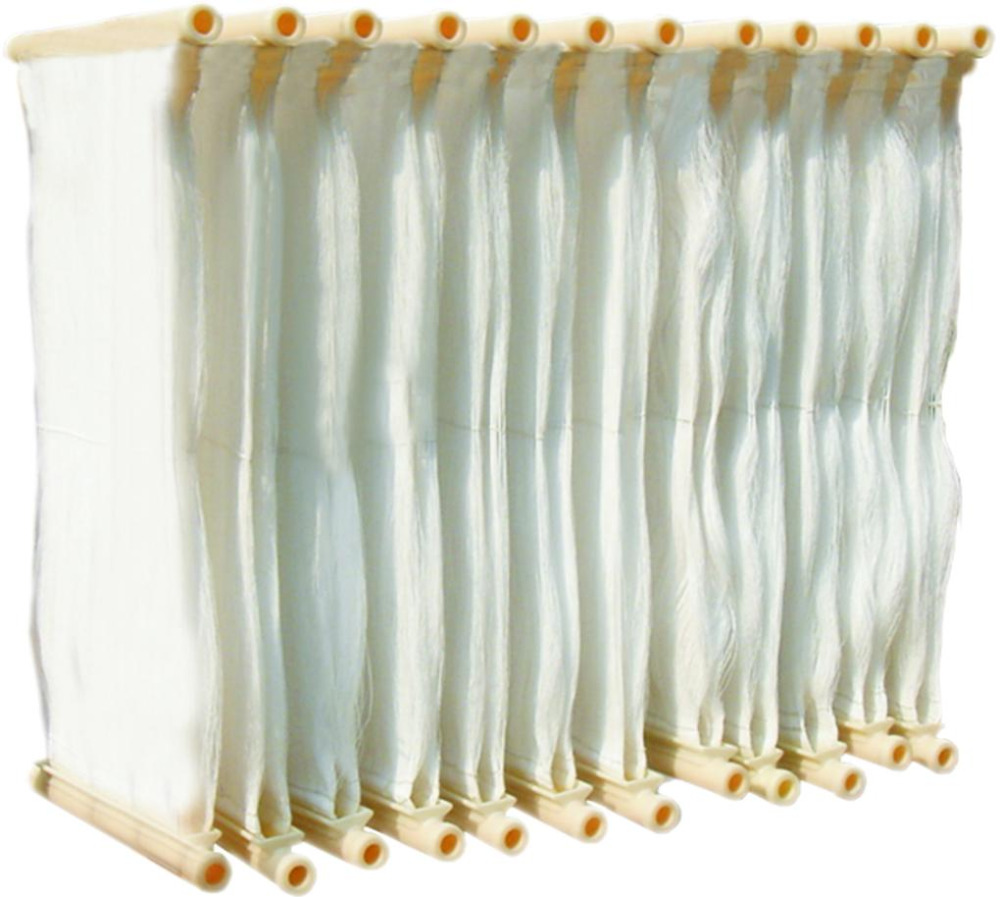

超濾簾式膜集裝箱系統、超濾柱式組件集成系統

產品品牌

邁博瑞(Membrane Solutions）

產品材質

PVDF、PES

產品應用

水處理

工藝系統

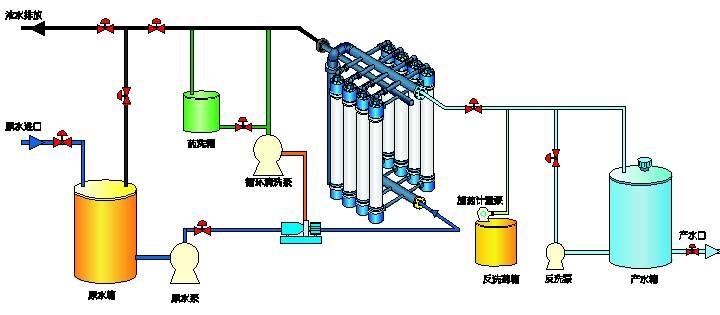

工藝流程



UF預處理單元

  • UF預處理：絮凝、沉淀、氣浮、機械過濾等，去水中懸浮物、膠體、油、有機物等物質。


  • 懸浮物：0.1um以上的微粒，肉眼可見；主要由泥沙、黏土、原生動物、藻類、細菌、病毒以及高分子有機物等。
  • 膠體：0.1-0.001um微粒；膠體是許多分子和離子的集合物；無機礦物質膠體主要是鐵、鋁和硅的
  • 合物；有機膠體主要是植物或動物的肢體腐爛和分解而生成的腐殖物。

UF后處理單元
  • UF后處理：納濾（NF）和反滲透（RO）或者離子交換樹脂進行除鹽等；
  • 離子交換樹脂罐：用陰陽樹脂中的氫氧根或氫根交換掉水中的其他陰陽離子。

產品特點

  • 設計緊湊，占地小，儀表優配、管線設計及安裝簡潔
  • 工藝設計優化簡潔，濃水回用減少化學藥耗及系統能耗
  • 系統安裝結構可調，組件件可豎直或水平或組合安裝
  • 錯流過濾方式的設計防止膜絲表面污染物累積
  • 自動化設計， PLC 自控系統，操作簡便，節省人力成本
  • 系統處理量：1T/h 以上 ( 可定制 )；產水水質：濁度 <0.1NTU

典型應用

  • 海水淡化（結合RO）（海島、海水船舶、港口、offshore)
  • 集裝箱直飲水處理（缺水地區、應急水、偏遠地區）
  • 單位直飲水處理（餐館、船舶、工廠、酒店、機關學校等）
  • 廢水處理（加油站、酒店、偏遠小區、偏遠別墅群等生活廢水、工廠實驗室等中小型廢水）
  • 冷凝水回用，食品、飲料加工用水的處理
  • 制藥用水除熱源
  • 市政用水，處理地表水和井水用于飲用
  • 深度處理廢水進行回收利用
  • 白酒的除濁，果酒、葡萄酒、黃酒的除菌、除濁
  • 應用于食品、發酵、乳業中的濃縮處理
  • 醫學治療領域中各種透析、血液過濾等

工作特性

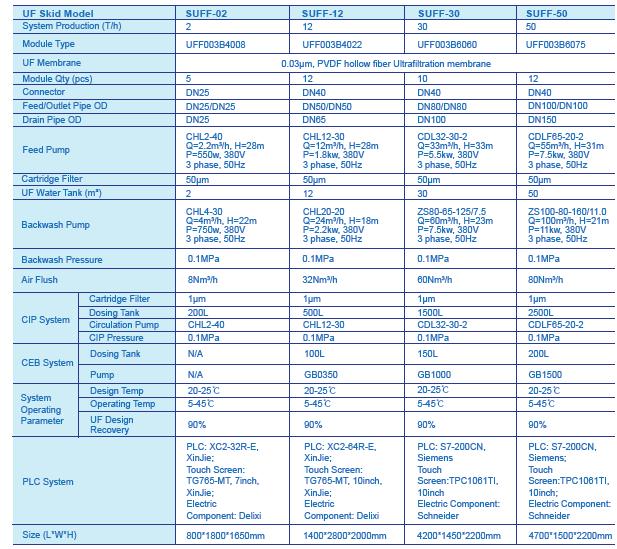

1、一體化UF超濾系統參數

一體化UF超濾系統參數

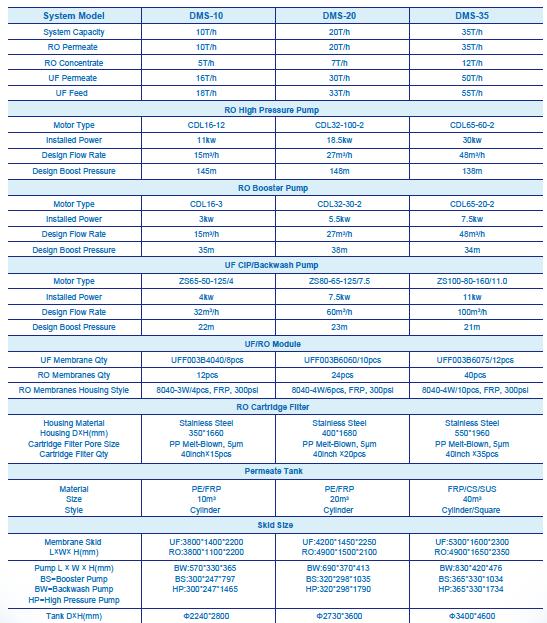

2、一體化UF超濾系統+一體化RO系統參數

一體化UF超濾系統+一體化RO系統參數

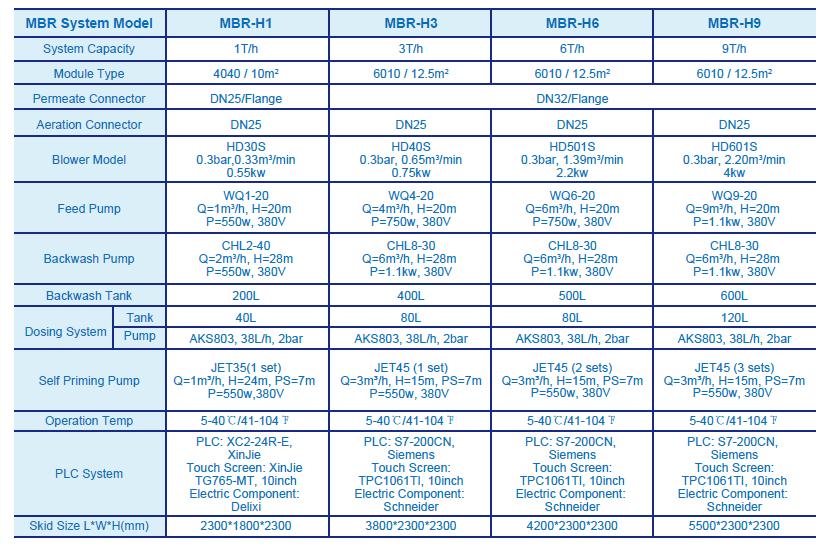

3、一體化MBR系統參數

一體化MBR系統參數

監控參數

  • 進水溫度
  • 進水濁度
  • 進水壓力
  • 產水濁度
  • 產水流量
  • 產水壓力
  • 濃水流量（錯流過濾、有濃水時）
  • 濃水端壓力（錯流過濾、有濃水時）
  • 反洗壓力
  • 反洗流量（一般2-3倍的產水流量）
  • 化學清洗液流量
  • 化學清洗液pH值
  • 化學清洗液溫度

CPI清洗

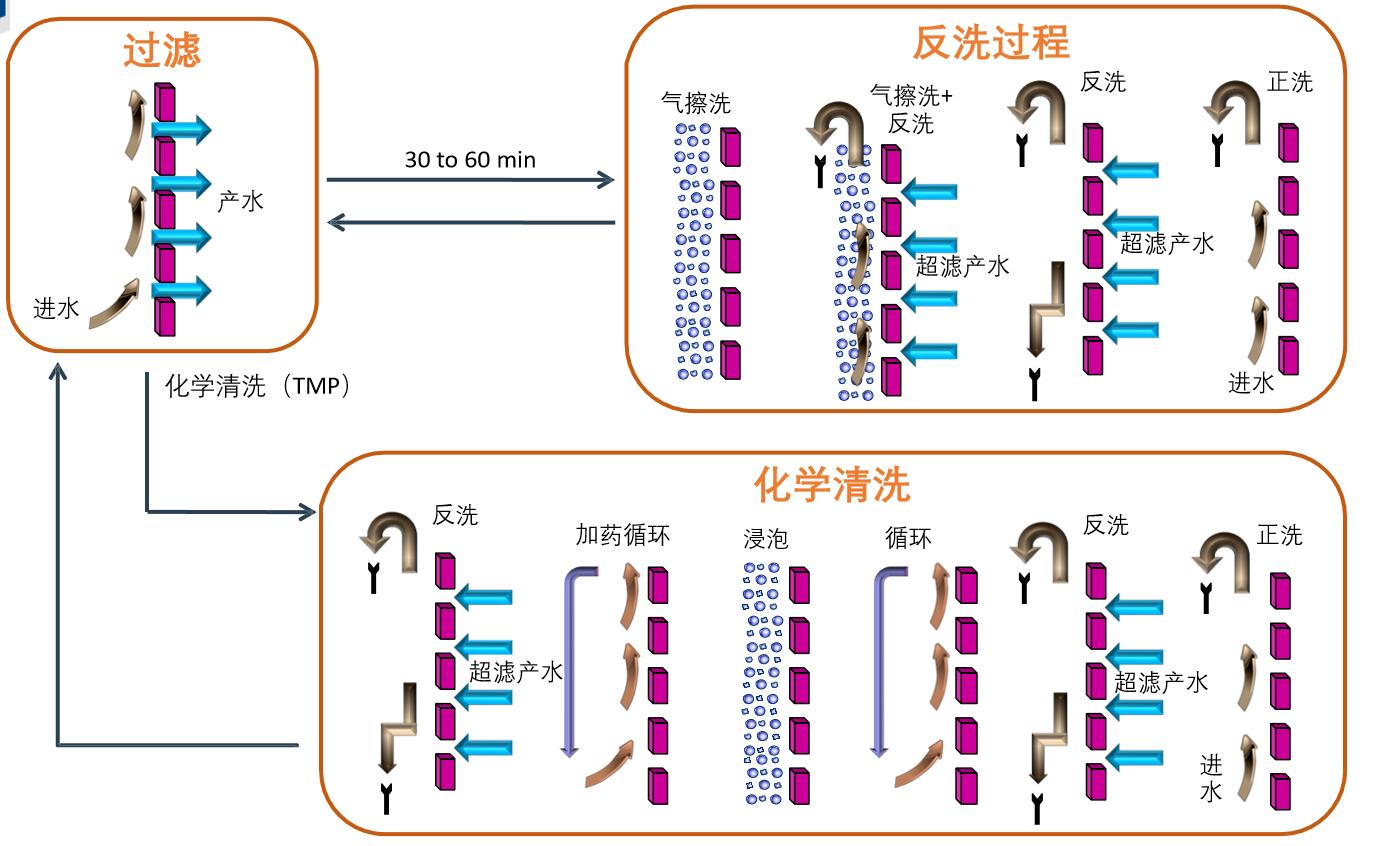

1、周期反洗及化學清洗步序

周期反洗及化學清洗步序
備注： 3個主要步驟: 空氣擦洗、空氣擦洗 + 反沖、反沖，空氣擦洗至關重要



2、CIP條件：TMP大于等于0.08Mpa

污染物

化學藥品

種類

備注

氧化物、垢、鈣鎂鹽

檸檬酸、草酸、鹽酸、硝酸、磷酸

酸

混合溶液pH大于2

有機、生物污染、無機膠體污染、硅

氫氧化鈉

堿

混合溶液pH小于11、可與氧化劑/殺菌劑共用

金屬離子

EDTA、NTA、STPP

螯合劑

最大用量: 1000ppm

油脂

SDBS、SLS、Triton X100

表面活性劑

50–100ppm、有泡沫

細菌、藻類、微生物

次氯酸鈉、雙氧水、高氯酸鈉

殺菌劑/氧化劑

400ppm.最多3000ppm



3、CIP清洗細則

化學清洗

清洗頻率

透膜壓差比初始運行壓力上升了1bar(相同溫度下)或是產水量比初始運行產水量下降了20%-30%(相同溫度下),且通過上述常規反洗步驟以及加強反洗均不能恢復到理想效果時

清洗時間

60-90min(根據實際情況調整)

化學藥劑

酸洗：1-2%檸檬酸或草酸，或 0.4%HC1
堿洗：0.5%氫氧化鈉+0.2%次氯酸鈉（有效氯計）

清洗流量

1m3/h 每只組件

清洗液溫度

酸洗推薦溫度：35-40℃（更高溫度可能成膜不可逆的損傷或者導致過濾泄露現象)
堿洗推薦溫度： 30-35℃(更高溫度可能造成膜不可逆的損傷或者導致過濾泄露現象）



常用貨號

貨號 名稱 規格 單位
ISUFCV040150 一體化UF系統 處理量15m3/h, 1060PVDF超濾組件, 4只,20尺柜 (pcs)
ISUFSV0025 一體化UF系統 處理量0.25m3/h, 4040PVDF超濾組件, 1只 (pcs)
